在這個微觀與宏觀交織的世界里，每一寸距離、每一個角度都蘊含著無盡的奧秘與精確之美。今天，就讓我們一同了解影像儀的測量知識。

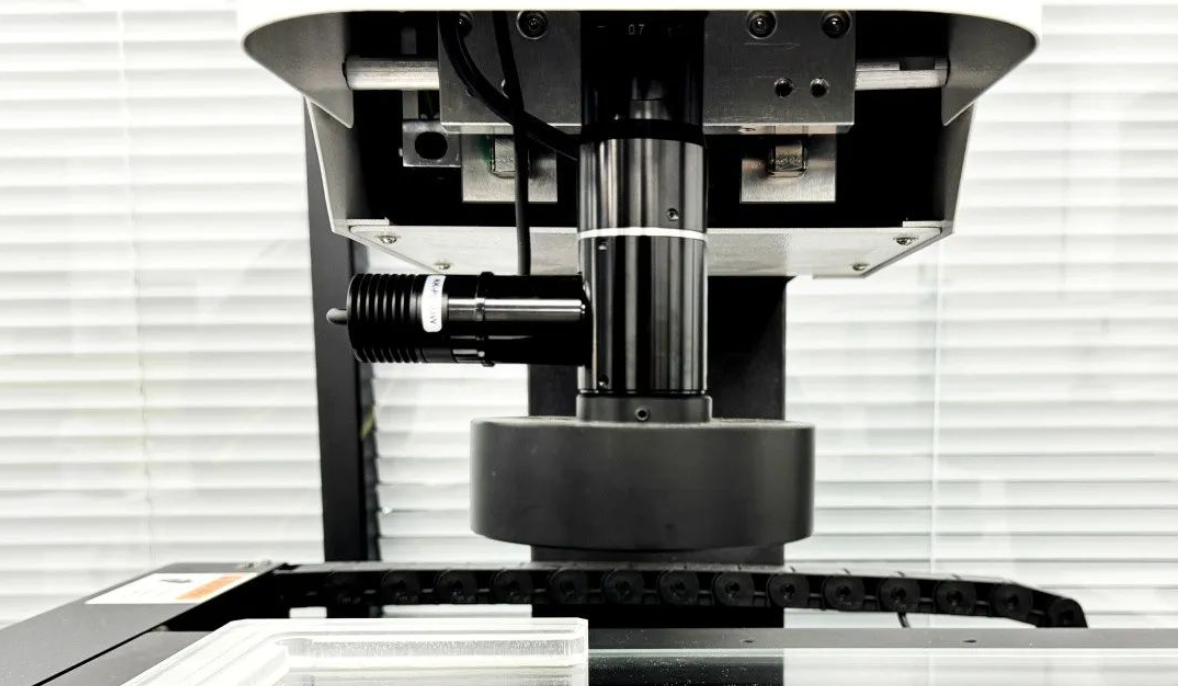

影像測量儀是利用攝像頭拍攝通過光學系統放大的影像，并使用先進的影像處理算法進行邊緣檢測，以非接觸方式測量尺寸的精密測量儀器。只需要通過顯示器和鼠標操作，即可輕松完成高精度測量。

尺寸測量

圖像是由像素組成的。如果把要測量的一個區間中的像素?cái)?shù)進行計數并乘以像素的尺寸大小，那么這個區間就可以轉換成長度的數值。

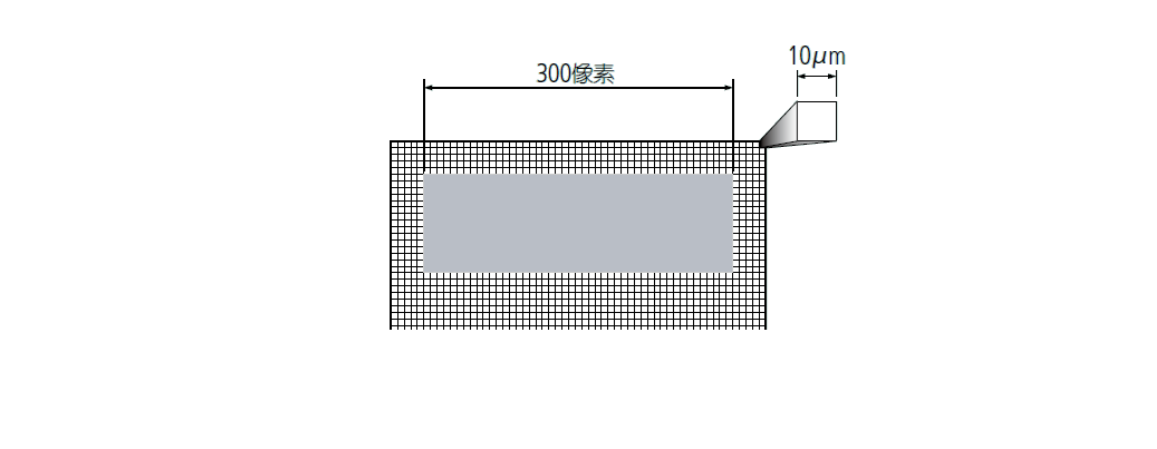

例如，正方形工件的一個側面像素總數為300像素(如下圖)。假設成像倍率下的像素尺寸是10μm，則工件的總長度為10μm×300像素=3000μm=3mm。

邊緣檢測

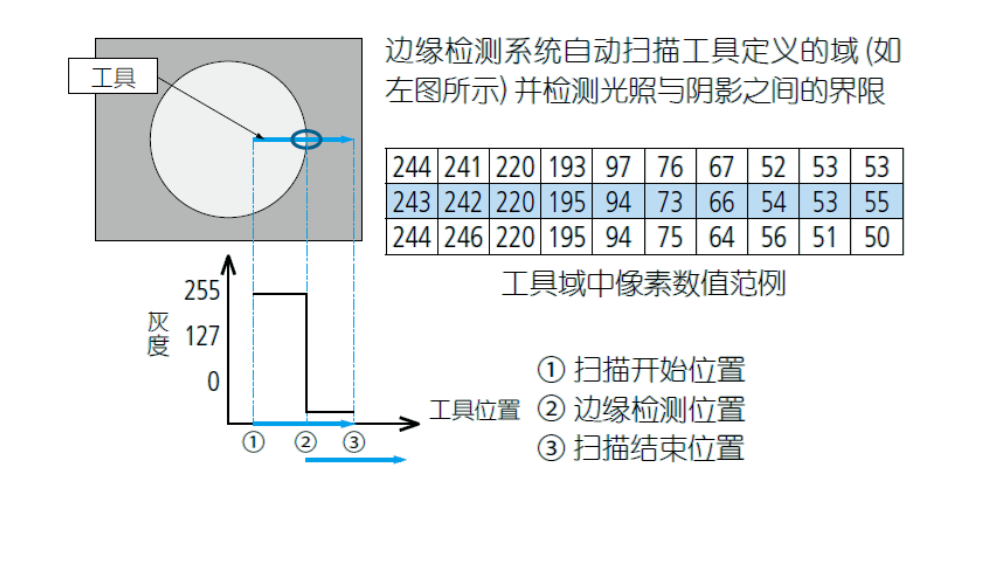

實際工作端面(邊緣)是如何從圖像中檢測出來的呢?如下黑白圖像為例進行說明。邊緣是從任意范圍進行的。在視覺上表示這個范圍的東西被稱為工具，為了滿足工件的各種形狀和測量需求，有多種工具可供選擇。
